La emisión de certificados de eficiencia energética de inmuebles –vivienda y pequeño y mediano terciario– requiere el conocimiento de determinados conceptos relacionados con instalaciones térmicas. En este post, nos centramos en las instalaciones de generación de calor: qué mirar, inspecciones, normativa, datos a recopilar y cómo introducirlos.
21-08-13
Normativa de aplicación
Respecto de las instalaciones térmicas y como técnicos certificadores tenemos que ser conocedores de qué normativa es de aplicación así como de una serie de conceptos básicos. Lee hasta el final…
El RD 1027/2007, desarrolla el Reglamento de Instalaciones térmicas en la edificación. Este Reglamento ha sido recientemente modificado por el RD 238/2013, de 5 de Abril, que modifica varios de sus artículos e instrucciones técnicas.
El objetivo de dicha modificación consiste fundamentalmente en transponer la Directiva 2010/31/UE del Parlamento Europeo y del Consejo, de 19 de mayo de 2010, relativa a la eficiencia energética de los edificios, así como la exigencia de la disposición final segunda del RD 1027/2007 (RITE) de proceder a una revisión periódica en intervalos no superiores a 5 años de la eficiencia energética.
Inspecciones de las instalaciones térmicas
El RITE establece una periodicidad en las inspecciones de las instalaciones térmicas, y se centra en sus equipos de generación de calor y frío, y en las instalaciones solares térmicas. El objetivo consiste en verificar el cumplimiento de la exigencia de eficiencia energética que establece el Reglamento.
Una instalación térmica sin operaciones de mantenimiento a lo largo de su vida útil, implica:
– una reducción de su rendimiento energético.
– un aumento del consumo específico de la energía que consume para satisfacer la demanda.
– un aumento de las emisiones de CO2 asociadas.
Operaciones de mantenimiento en instalaciones de generación de calor
IT 4.2.1 Inspección de los generadores de calor
Todos los generadores de calor de potencia térmica nominal instalada igual a superior a 20 kW deberán ser inspeccionados y deberá comprender:
– análisis y evaluación del rendimiento.
– verificación de la realización periódica de las operaciones de mantenimiento registradas según establece la IT.3 del RITE, y que afectan a generadores de calor y energía solar térmica.
– verificación del cumplimiento y adecuación del Manual de Uso y Mantenimiento a la instalación existente.
– si existiera Instalación de Energía Solar Térmica, se incluirá en al inspección y se analizará la contribución solar mínima en la producción de ACS y calefacción solar.
IT 4.2.3 Inspección de la instalación térmica completa
En instalaciones térmicas en las que se cumpla:
1. antigüedad superior a 15 años desde la fecha de emisión del primer certificado de la instalación, y
2. potencia térmica nominal instalada (Qn) superior a 20 kW en generación de calor.
Se realizará una inspección de toda la instalación térmica, y no sólo del generador, y que alcanzará como mínimo:
– inspección de todo el sistema según indica IT.1 del RITE.
– verificación de la realización periódica de las operaciones de mantenimiento registradas según establece la IT.3 del RITE, para la instalación térmica completa.
– verificación del cumplimiento y adecuación del Manual de Uso y Mantenimiento a la instalación existente.
– dictamen que asesore al titular de la instalación dónde se propongan mejoras o modificaciones de su instalación, e incluso, incorporación de energía solar térmica. Se evaluará la rentabilidad energética, medioambiental y económica de estas medidas, para justificar dichas medidas.
Cálculo del rendimiento
Rendimiento de la combustión %

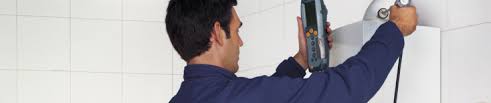

Se puede obtener con los analizadores de gases portátiles. El proceso consiste en tomar una muestra de gases, de los que discurren por la chimenea por donde evacuan los humos de la combustión, mediante succión y a través de un orificio en la misma; a partir de esta muestra, un analizador electrónico obtiene la concentración de componentes con sensores electroquímicos incluídos en el aparato.
Además, este analizador cuenta con un programa que en función de la temperatura que mide del ambiente, de la temperatura de los gases y del análisis de los mismos, es capaz de determinar el rendimiento de la combustión. Dicho valor aparecerá en el informe que nos entreguen cuando se realice la inspección del generador de calor.
Rendimiento energético
El IDAE propone dos métodos para su cálculo: método directo y método indirecto.
El método directo es utilizado para la determinación en laboratorio de la acreditación de rendimiento de las calderas para ser marcadas con la identificación CE, de acuerdo a la Directiva 92/42/CE traspuesta a nuestro país por el RD 275/1995. Depende de la temperatura de entrada y salida del agua en la caldera y de la energía del combustible.
El método indirecto se basa en la cantidad de calor que introducido el combustible y que no se pierde en los humos de evacuación, es captado por el agua. Este método se utiliza cuando no se puede medir la temperatura del circuito del agua, por lo que el balance energético se corresponde con el de la combustión.
Ambos rendimientos se pueden calcular mediante la aplicación de fórmulas específicas en la Guía Técnica nº5 que ha publicado el IDAE sobre el procedimiento de inspección periódica de eficiencia energética para calderas.
Datos necesarios para la certificación ¿Qué tengo que mirar?
En la visita que realicemos para la toma de datos será imprescindible recopilar todos aquellos datos a nuestro alcance y que nos solicita el programa informático para la certificación. En el post Sugerencias para la toma de datos ya describimos como conseguir estos datos, no obstante aquí os detallamos los más importantes para generadores de calor:
– Datos técnicos que podemos encontrar en la propia envolvente de la caldera: potencia útil nominal (Pn, Pmin), potencia térmica nominal poder calorífico inferior (Qn (HI), Qmin(HI)).
– Documentación del generador de calor que incluya ficha técnica donde se especifique incluso el rendimiento. El RITE establece unos requisitos mínimos de rendimientos energéticos de los generadores de calor en su IT 1.2.4.1.2.1 en su nueva redacción.
Una ficha de fabricante incluirá datos sobre el generador de gran utilidad para la introducción de datos:
– Actas de las inspecciones: combustible, temperatura de los humos de la combustión, temperatura ambiente, rendimiento de la combustión, % CO y CO2, etc…
– Para las calderas de combustibles sólidos y líquidos podemos encontrar datos de rendimientos de referencia en el RD 275/1995. En este texto se especifica rendimientos mínimos, fórmulas de cálculo y terminología de gran utilidad. Conocida la Potencia nominal útil (Pn) y la tecnología de la caldera (estándar, condensación o baja temperatura) o bien, número de estrellas (marca de prestación energética), podemos calcular el Rendimiento a potencia nominal mínimo (anexos III y IV).
¿Qué datos de rendimiento y potencia necesitamos para certificar con CE3X?
Pues muy sencillo. Los datos no son tantos y varían únicamente en función del tipo de generador de calor y del tipo de combustible: electricidad o bien combustibles líquidos, gaseosos o sólidos, incluso renovables.
En la siguiente tabla-resumen ser observa todos los datos necesarios:
Los rendimientos medios estacionales los determina el programa CE3X, en función de la antigüedad del generador, su aislamiento y su mantenimiento, y siempre que seleccionemos estimado en su casilla correspondiente. Si supiéramos su valor real porque lo hemos comprobado o ensayado, se introduciría su valor directamente.
A mayor antigüedad y menor mantenimiento y/o aislamiento, menor es el rendimiento estacional. Esto es debido a que las pérdidas de calor por diferentes motivos: mal aislamiento, % inquemados, períodos de parada y arranque, … lo reducen significativamente.
¿Te ha parecido interesante este artículo? Participa con tus comentarios y consultas justo abajo y comparte en redes sociales.
Si eres certificador energético, date de alta en nuestra web y recibe encargos directos de clientes sin intermediarios.
Aprende a realizar certificados energéticos con este curso online gratis.
Buenos días.
Tengo una pequeña duda sobre cómo definir correctamente un calentador de ACS eléctrico.
Por lo general todos ellos tienen un acumulador o depósito donde almacenan el agua.
Al seleccionar esta opción, por defecto aparece que la temperatura máxima y mínima es de 80 y 60º respectivamente. Estos valores, se encuentran en la mayoría de casos en el manual del equipo, al igual que la capacidad. El problema es que, no importa como sea el piso, que si seleccionas la opción del acumulador pasa de clase E a una clase G prácticamente siempre. Al menos en todos los casos que me he encontrado ha sido así. La definición que hago creo que está bien hecha, pero ¿es normal que nos salga siempre una G por tener simplemente un calentador eléctrico?
Muchas gracias
¿A que aislamiento se refiere el apartado de AISLAMIENTO DE LA CALDERA?. Gracias.
Cuando introduces datos de generador de calor en ce3x, uno de los aspectos a definir es si está bien aislada y mantenida, esto depende de la ubicación de la misma, en interior o exterior, etc,…
En el caso de acumuladores y termos eléctricos, éste tiene un aislamiento. En este caso, uno de los datos que solicita el programa es el valor UA, es decir el flujo de calor y que depende del aislamiento que tenga incorporado.
Un saludo!
Hola,
Estoy realizando un certificado de una vivienda que tiene el sistema de ACS con un termo eléctrico y la calefacción por suelo radiante. Al ser todo eléctrico me da unos valores de emisión muy altos y la vivienda me sale letra G.
Mi pregunta es si estoy introduciendo bien los datos (la instalación es de 2006):
– Efecto Joule – electricidad
– Rendimiento estacional: estimado según instalación
– antigüedad: entre 5 y 10 años
– rendimiento nominal: 100%
¿lo estoy haciendo mal? ¿como puede ser que penalice tanto?
En el certificado de instalación eléctrica que me facilitó el propietario solo pone POTENCIA CALEFACCIÓN FOLIO RADIANTE 4750w
Un saludo
En el ejemplo que pones , en el pantallazo último que incluyes, equipo ACS con caldera estándar y GLP, de donde has sacado los datos marcados en verde como 1, 2, 3, 4 y 5?
Hola Elena! es la ficha técnica de una caldera tomada a modo de ejemplo.
Buenos días, en este caso la vivienda a certificar tiene un ACS y Calefacción con una caldera estándar, pero además tiene instalado un aparato de aire acondicionado en la planta Baja es del tipo Inverter, el propietario dice que lo usa también en invierno para que caliente mas deprisa el ambiente. El programa CX3 no me permite meter los dos sistemas para calefaccion pues me dice que supera el 100%. Me gustaria saber que puedo hacer en este caso.
Hola Andrea! lo lógico es que repartas la superficie de manera proporcional. Si se solapan, como no se utilizan a la vez, utiliza el más desfavorable, el que más consuma.
Buenos días, en CE3X, el valor UA para termo eléctrico podría ser el que me aparece en catálogo como Consumo Mant. KWh en 24 h a 65º. (en otros catálogos aparece como pérdidas estáticas), pero las unidades para UA en el programa son W/K, así que no sé si puede ser este el dato que nos piden. Si no es este? Cómo lo averiguamos? Gracias . Un saludo
Hola! el valor UA tiene que ver con el flujo de calor, por las pérdidas del termo según el aislamiento térmico que tenga. La ficha técnica puede aportar este dato.
Buenas, si tengo una casa que su instalación de calefacción y refrigeración es por suelo radiante utilizando dos compresores, ¿cómo lo pondría en el ce3x?
Y en el caso del ACS es a través de placas solares. ¿sería efecto Joule y en combustible electricidad??
Gracias!
Estoy realizando el certificado de un piso y este no tiene calefacción ( bueno, tiene radiadores eléctricos en las habitaciones que se utilizan ) y para el ACS tiene un termo eléctrico y la verdad es que no se como se puede calcular el rendimiento medio estacional de dicho aparato.
gracias
Debe de ser muy sencillo, pero no encuentro como introducir los datos, por favor podeis alludarme.
En una vivienda unifamiliar se dispone de caldera de condensacion para gua calientre sanitaria y calefaccion, aire acondicionado sistema Inverter para una sola planta y ademas hay placas solares.
¿como se introducen los datos en ce3x:
!.- ¿Agua calientre sanitaria y calefaccion al 100% de la superficie¿
2.- ¿Aire acondicionado solo para la superficie a refrigerar, sin considerar % de calefaccion que se podria utilizar?
3.- ¿ Y el % de ahorro al tener las placas solares, como se calculan, o hay que poner un % inferior en el consumo deagua caliente y calefaccion.
Hola,
El programa CE3x nos da datos de rendimiento medio estacional, entonces mi duda es: ¿Cómo se calcula el rendimiento nominal de una caldera estándar?
Gracias.
Buenas tardes, mi duda es la siguiente:
Tengo un calentador de GLP marca Saunier Duval modelo SD14 en residencial y lo quiero introducir como equipo de rendimiento constante, pero no encuentro la ficha técnica por internet, por lo que sólo tengo las características de la pegatina que tiene en su lateral.
¿puedo calcular con ellas su rendimiento?
rendimiento= consumo/potencia
– Potencia nominal: 11.1 Kw
– Calentador 5L/min
– Consumo butano 13,5g /min a 28mmbar o 16,5 l/min de gas natural a 18mmbar.
Gracias.
Hola! Para una caldera (combustión) si el dato del rendimiento no lo vas a calcular o obtener como resultado de ensayo, con los datos que tienes puedes definir sus características: la potencia Pn, ya la tienes, 11,1 kW; Sólo te faltaría el rendimiento de combustión (aparece en la ficha de la revisión de la caldera. Si no tienes este dato, dejas el valor que aparece por defecto) y finalmente definir su aislamiento y antigüedad. Con estos datos, CE3X calcula el rendimiento medio estacional.
Por otro lado, y hasta donde sé, el rendimiento constante es un parámetro que se utiliza para definir sistemas no definidos en la lista de opciones que te ofrece el programa, y sobre todos en aquellos que funcionan con bomba de calor.
Gracias a todos por participar en el blog! 🙂
Gracias Paula.
Si lo definí así por defecto, era curiosidad si se podía calcular de algún modo su rendimiento con esos datos ya que no tenía la medición del analizador de humos.
Saludos.
El programa ofrece hoy por hoy 3 opciones: 1. bomba de calor, 2. bomba de calor con refrigerante variable y 3. Equipo de rendimiento constante. Soy incapaz de distinguir entre unos y otros.
Entiendo que si no hay termostato es a secas bomba de calor?.
Vale. Es inverter por lo que caudal de refrigerante variable para mantener la temperatura constante. Lo he visto en el catálogo de la gama.
HOla, una pregunta:
Un termo electrico, es una caldera estandar, de baja temperatura o de condensación?
Gracias!
Hola Cesc! Si es un termo eléctrico acumulador, no es una caldera: su combustible es la electricidad y tienes que seleccionar efecto Joule; las calderas que nombras utilizan el gas como combustible y sus características son distintas: rendimiento de combustión, antigüedad, …
Buenos días,
Admito que me estoy liando con lo que es una caldera eléctrica estándar y una efecto joule.
Me podrían aclarar esto?, cada compañero con el que hablo opina diferente.
Gracias!
Hola Leticia! Efecto joule como tipo de generador en CE3X se selecciona para aparatos que cuentan con una resistencia eléctrica: termo acumulador eléctrico para ACS por ejemplo. Un saludo!
Hola! Cómo se introducirían los datos en el caso de un edificio antiguo de 5 viviendas en el que únicamente existe un calentador instantáneo para producción de agua caliente?
Gracias
Buenos días. Lo primero felicitarte por el Blog. Ahora al tema.
Se trata de una vivienda unifamiliar, dispone de caldera de gasoleo para dar servicio a ACS y calefacción por suelo radiante (agua). Dispone de dos acumuladores uno de 250 L para el ACS y otro para la calefacción de 1000 L, ya que ademas existen 12 placas solares térmicas (unos 24 m2). Preguntas:
1. en volumen de deposito se pone la suma de los 2?
2. de que forma se hace constar que se calefacta con suelo radiante?. Sabemos que la temperatura de salida de la caldera es mucho menor para este tipo de emisor. Podria poner como acumulador principal el del suelo radiante y bajarle la temperatura alta que vien por defecto en 80º hasta 40 o 45º.
3. La caldera se apaga desde el mes de abril al mes de octubre, esto como se puede reflejar?
Un saludo.
Hola me gustaria saber de donde puedo sacar los valores en el apartado analisis economico ” definicion de parametros” es donde hay que poner euros/Kwh de gas natural gasoleo-c etc….
Otra duda es en el apartado “facturas” si pongo que la energia en 100% renovable me pide que indique el consumo anual pero en KG y me pone por defecto un factor de simultaneidad de 1 kg/kwh.
Espero sus respuestas.
Muchas gracias,
Pedro.
Buenas tardes Paula,
Mi gran duda es hallar la Pn. No lo he necesitado hasta ahora, siempre venia en los manuales o detalles técnicos.
Ahora mismo tengo una caldera estandar de gas natural, Renova micra 23 SE, donde en su ficha técnica viene, como tu ya has nombrado, las potencias térmicas max y minimas y las potencias útiles max y min, viene el rendimiento nominal y en la parte de características eléctricas viene el dato de 150 W lo cual me parece muy pequeño para una potencia nominal.
Me podrían indicar cómo hallarlo o remitirme a alguna web dónde lo indique?
Muchas gracias
Hola Leticia! Revisa el RITE, puede ayudarte IT 1.2.4.1.2. Generación de calor. Un saludo!
Muy buenas. Antes de nada, enhorabuena por este blog y por su enorme utilidad para todos los que certificamos. Tengo una vivienda con ACS, calentador de gas butano (que lo he introducido como caldera estándar y GLP) y radiadores eléctricos como calefacción. Me sale una G, y es sobre todo por las emisiones de la calefacción. Si esta calefacción sólo se usa 3 meses al año (la vivienda se ubica en valencia) mi consulta es la siguiente: no se podría ajustar la introducción de estos datos ajustándolos más a la realidad “anual” de la vivienda para que las emisiones fueran inferiores?
Muchas gracias!
Buenos días:
Me gustaría saber si la Potencia nominal introducida correspondiente al Equipo de ACS es correcta.
Según la documentación, en ese campo se ha de introducir la potencia térmica nominal, que para nuestro caso sería 21.8Kw.
Me podéis aclarar la diferencia entre Pn y Qn y si realmente es correcto los datos introducidos en el ejemplo anterior.
Muchas gracias
QUISIERA CONSULTARLES.
ES NECESARIA LA EXISTENCIA DE PLACA SOLAR PARA AGUA CALIENTE SANITARIA EN LA VIVIENDA,PARA EMITIR UN CERTIFICADO DE INSTALACIONES TERMICAS?
QUE REQUISITO MINIMOS TIENE QUE CUMPLIR LA INSTALACION PARA EMITIR EL CERTIFICADO DE
INSTALACIONES TERMICAS.
GRACIAS
Muy buenas y enhorabuena por tu blog.
Tengo dudas al introducir las instalaciones. En zonas he definido COMEDOR y CUARTOS DE BAÑO para para los equipos de ACS(cuartos de baño) y equipos de calefacción/refrigeración(comedor). Para ACS en zonas indico en el desplegable cuartos de baño con la superficie total de los mismos y en equipo de calefacc/refrigera. lo mismo pero al certificar me da error y me dice que el porcentaje de demanda cubierta debe ser el 100%. Me gustaría saber donde estoy cometiendo el fallo. Muchas gracias y espero tu respuesta.
Hola Pascual! No te aconsejo que dividas por zonas para certificar una vivienda. Además aunque dividas por zonas, la demanda siempre se refiere a la totalidad de la superficie útil habitable, de ahí el error. Un saludo!
Buenas tardes Paula,
En un certificado de un local comercial, ¿cómo debe calcularse o medirse la iluminancia media horizontal de la instalación de iluminación para introducirlo como dato del certificado?… dejar el valor que el programa coloca por defecto no parece muy correcto.
Gracias
Hola José! Un luxómetro te permite medir la iluminancia sobre una superficie o a una distancia de una superficie. Te recomiendo este artículo: https://www.certificadosenergeticos.com/medir-equipos-aparatos-eficiencia-energetica-edificios. Un saludo!
Hola Paula, gracias por tu respuesta.
En caso de no tener luxómetro (por no ser auditoría), ¿te parece válido calcular la iluminancia media conociendo el número de luminarias y su potencia y la superficie a la que abastecen, e introducir este dato en la casilla “iluminancia media horizontal” en “equipos de iluminación”?¿Qué opinais los demás?
Hola David! Si puedes calcular el flujo luminoso porque dispones de la información del fabricante, es una opción. El programa siempre aporta un dato por defecto por si no se puede determinar el valor con exactitud porque no se ha podido comprobar. Te recomiendo este enlace por si tienes alguna duda: https://www.certificadosenergeticos.com/ejemplo-paso-paso-calculo-exigencias-cte-db-he3. Un saludo!
Hola Paula.
En el caso de tener que realizar el certificado energético de un edificio completo de un bloque de viviendas en los que los equipos generadores de calefacción y agua caliente existentes son individuales, con diferentes tipos de calderas y tipo de combustible en cada vivienda que integran el edificio y con viviendas abandonadas, viviendas que no disponen de ningún equipo generador o solo disponen de caldera o termos eléctricos para agua caliente sanitaria, e incluso viviendas que se desconoce su existencia porque no se ha podido acceder.¿Que potencia calorífica/eléctrica nominal y rendimiento nominal/medio se debería poner en el programa CE3 para realizar el calculo?
Hola David! Debes introducir los datos que hayas podido comprobar durante las visitas. Como sabes en uso residencial es necesario introducir mínimo la instalación de ACS por lo que en ese caso puedes introducir un equipo que sea al más común en el resto de viviendas. Cuando un valor no lo conoces porque no lo has podido comprobar tienes que dejar el dato por defecto. Un saludo!
Hola Paula!
Tengo un pequeño dilema con un certificado a realizar. En este caso solo tengo como instalación de agua caliente unas placas solares de tubo con un deposito de 150 l, nada mas.
En Ce3x solo puedo añadir esta instalación como contribuyente y solo con un porcentaje del 60%. No tengo datos sobre el apoyo eléctrico. Cual sería la mejor solución???
Gracias
Hola Melissa! CE3X sí te permite introducir el 100% de porcentaje cubierto para ACS en contribuciones energéticas, para ello selecciona en el panel de instalaciones contribuciones energética y luego activa la casilla de Fuentes de energía renovable. Por último introduce el valor de 100 en la casilla de Porcentaje de demanda de ACS cubierto. El problema es que si no has definido ninguna instalación, te pedirá al menos una instalación de ACS ya que al intentar calcular la calificación te sale un error que dice que la instalación de ACS no está bien definida, el porcentaje de demanda… Lo que puedes hacer es introducir un equipo de acs de referencia e indicar en el certificado en el último anexo que esta particularidad. Un saludo!
Buenas tardes, para introducir en CE3X un sistema de aerotermia para acs y calefacción por suelo radiante, como debo introducirlo, ¿en equipo mixto de calefacción y ACS (como bomba de calor a electricidad y rendimiento nominal 400% y deposito de acumulacion de 200l) o es una contribucion energetica?
¿el porcentaje de demanda cubierto que sería del 100 % ?
gracias y un saludo
Hola Juan! Tienes que introducir el rendimiento asociado a la bomba de calor, y en el apartado de contribuciones energéticas 0%. El AVEN publicó una nota informativa donde explica cómo introducir bomba de calor de aerotermia en CE3X y HULC si se utiliza como alternativa a la instalación de paneles solares térmicos. En este caso el rendimiento medio estacional de la bomba debe ser el adecuado para que sea efectivamente una fuente de energía renovable alternativa. En este post aparece explicado: https://www.certificadosenergeticos.com/aerotermia-cumplimiento-cte-db-he4-paneles-solares. Un saludo!
Buenas noches,
estoy introduciendo los datos sobre una bomba de calor y me surge una duda. Cuando me preguntan la potencia térmica nominal total ¿a cuál de éstas se refiere la etiqueta del equipo ¨rated power input”, “power max input” o “capacity”?
Muchas gracias
Hola Carmen! Te recomiendo este artículo: https://www.certificadosenergeticos.com/bomba-de-calor-renovables. Ahí encontrarás qué es cada concepto. Un saludo!
Buenas, tengo que definir las Instalaciones de una vivienda con servicios centrales; la sala de calderas de la comunidad posee 2 calderas, la caldera 1 es de acs que funciona 6 mese en período estival y la otra caldera 2 es acs+ calefacción para los 6 meses restantes. Como tengo que poner los % de de demanda cubierta de ACS?
Gracias
Hola Artur! El porcentaje tiene que ser el 100% de la superficie de la vivienda y definir las dos calderas, con su potencia correspondiente, ya que las dos satisfacen la demanda de ACS. Un saludo!
Para calcular el rendimiento medio estacional de forma estimada en CE3X se debe introducir la antiguedad y aislamiento. Ademas en función de este se modifica la certificacion (probablemente una de las principales causas). Como obtengo este dato?
Hola! Supongo que te refieres a una caldera. En ese caso puedes elegir alguna de las opciones de CE3X: Bien aislada y mantenida, antigua con aislamiento medio, antigua sin aislamiento y sin aislamiento. En el caso de que vayas a definir una bomba de calor por ejemplo, ahora la última versión de CE3X establece tres períodos para la antigüedad: antes del 94, entre el 94 y 2013 y posterior a 2013. El dato de la antigüedad a veces aparece reflejado en la etiqueta del equipo, tanto en la caldera como en la bomba. Si no dispones de este dato puedes utilizar el del año de instalación. Un saludo!
Gracias.
Buenas tardes, voy a certificar una vivienda de unos 56m2.
Cómo se define correctamente un calentador de ACS eléctrico?? Muchas gracias, es el primero que hago.
Saludos
Hola María! Definir un calentador eléctrico para ACS es muy sencillo. Elige equipo de ACS; tipo de generador: Efecto Joule; tipo de combustible: electricidad; el rendimiento nominal es del 100%; seleccionas la casilla con Acumulación y como mínimo defines el volumen del depósito. Este dato aparece en la etiqueta del acumulador eléctrico. Como el depósito es para una sola vivienda en multiplicador dejas el valor 1. También puedes comprobar el manual, la ficha técnica o bien la etiqueta del generador por si hubieran más datos con los que poder definir el equipo con más precisión: tipo de aislamiento, espesor, rendimiento medio estacional, etc.. Un saludo!
Buenos días,
Un calentador instantáneo de gas es una caldera Estándar?
Muchas y saludos.
Correcto.
Buenos días y gracias de antemano por tus ayudas,
Tengo una duda en cuanto a la demanda cubierta de refrigeración que no sé muy bien cómo se debe proceder:
Ejemplo:
En un edificio de 8 viviendas (100 m2 por vivienda y todas de 4 dormitorios+2baños+salón) de las cuales;
– 2 viviendas tienen 1 aparato split (sólo refrigeración)
– 1 viviendas tienen 2 aparatos split (sólo refrigeración)
– 1 viviendas tienen 4 aparatos split (sólo refrigeración)
– 4 viviendas no tienen sistema de refrigeración
Un saludo
¿Cómo puedo estimar el porcentaje de demanda cubierta de refrigeración?
Hola! Puedes sumar la superficie de las viviendas que disponen de refrigeración y calcular el porcentaje respecto de la superficie total de todas las viviendas del edificio. Un saludo!
Hola Paula, tengo una duda:
una vivienda tiene una caldera individual mixta de gas natural, pero la calefacción en vez de llegar a las habitaciones por los típicos radiadores lo hace a través de suelo radiante, así que mi duda es ¿afecta en algo a la hora de elaborar el certificado con el ce3x que el calor venga del suelo (suelo radiante) en vez de a través de los radiadores?
Porque supongo que lo que habría que hacer en el CE3X, dentro del apartado de instalaciones, es elegir lo de “equipo mixto de calefacción y ACS” y luego ya se metería el tipo de caldera que tenemos y el resto de datos. Mi duda es que eso es lo mismo que se elegiría en el caso de que hubiera radiadores. Así que, a la hora de elaborar el certificado con el ce3x, al final no habría diferencias entre un sistema y otro…¿o sí?
Bien es verdad que el generador es el mismo (la caldera individual mixta de gas natural) pero la manera en que llega ese calor a la casa no es igual (una a través de radiadores y otra a través del suelo radiante).
Ya me dices,
muchas gracias.
Hola Luis! En CE3X no se definen las unidades terminales, sólo el generador, por lo que da igual que el radiador esté en la pared a que esté en el suelo. Un saludo!
Buenos días:
He visto que en otros post se ha nombrado este tema pero no he llegado a una conclusión clara. En las calderas típicas de gas natural para calefacción y ACS que tienen muchas viviendas ¿Cómo se averigua el aislamiento que tiene? ¿Tiene relación con la antigüedad de la caldera? ¿Cómo se puede recoger este dato durante la visita? Se trata de un dato determinante, ya que entre una caldera sin aislamiento y una bien aislada y mantenida puede cambiar la calificación global del inmueble.
Un saludo y gracias
Hola Unai! El mantenimiento está claro, en este caso tienes que confirmar con los informes correspondientes que el propietario ha realizado las inspecciones mínimo obligatorias por ley (RITE). En el caso del aislamiento si la simple observación no es suficiente para evaluar este factor, entonces debes buscar información sobre el modelo. También influye que la caldera se encuentre protegida en un recinto cerrado o que se encuentre en el exterior a la intemperie. Un saludo!
Hola, tengo una duda, cuando el sistema de calefacción y ACS es central en todo el edificio, cómo se introducen los valores? Me imagino que hay que bajar a la sala de calderas del bloque y comprobar la potencia de calderas y depósitos acumuladores y después poner el porcentaje que ocupe el piso en cuestión de ese total.
Gracias
Hola Fernando! Más o menos es así. Mira este artículo: https://www.certificadosenergeticos.com/caldera-centralizada-certificado-energetico-vivienda-individual. Un saludo!
Hola de nuevo Paula, ya he estado mirando el ejemplo del link, pero me surgen unas dudas.
En el caso de que sólamente existe una caldera centralizada para calefacción y ACS no entiendo porque la clasifica como caldera de condensación (cuando este tipo de calderas de edificios con calefacción centralizada suelen ser antiguas y mal mantenidas), no sería mejor ponerla como Estandard? Por otro lado, de donde sacamos el valor del rendimiento de la combustión? (se estima 98% siempre al igual que una caldera mixta de de 24kw de un unifamiliar?
La última pregunta se refiere al valor UA del depósito acumulador; en el ejemplo lo toma como estimado pero el valor sale 0.0 w/k. Cómo se obtiene este valor? Gracias
Hola Fernando! El objetivo del artículo es explicar cómo se realiza la introducción de una caldera centralizada en una vivienda individual, es un ejemplo. Si la caldera en cuestión no es de condensación sino estándar, debes de introducir caldera estándar. El porcentaje lo obtienes del informe de la última revisión, ahí suele aparecer este dato. Si lo desconoces deja el valor por defecto. Respecto de el valor UA puedes buscar el modelo en internet y comprobar si aparece o bien llamar a la casa comercial y solicitarlo. Un saludo!
Hola Paula.
Estoy realizando una certificación energética y me es imposible encontrar las características de un equipo mixto de calefacción y acs Ferroli. Lo único que se de la caldera es que se instaló en 1988. El propietario no tiene ningún papel y por más que busco por internet no encuentro nada. Como puedo proceder?
Al tener tantos años, mejor elegir caldera antigua con aislamiento medio? (A priori el aspecto visual es positivo y al encenderla se mantiene fría)
Gracias
Hola Esteban, en el caso de que no puedas obtener datos de la caldera lo único que puedes hacer es definirla con datos por defecto. En cuanto al tipo de aislamiento lo que consideres como técnico. Un saludo!
Hola buenos días!
Tengo una duda sobre un local comercial (supermercado) que tiene una central frigorífica de evaporación para cámaras y murales de frigoríficos que pone que utiliza 1,1kw.
Además en el techo hay unos evaporadores que funcionan como aire acondicionado.
¿Cómo puedo introducir estos datos en CE3x? ¿Como sólo refrigeración?
¿Van separadas la central frigorífica para las cámaras y el aire acondicionado? tanto en las cámaras como en el aire se utilizan evaporadores.
Gracias, un saludo!!
Hola Ana! Sólo debes de introducir los generadores de refrigeración para el confort térmico. Un saludo!
Hola Paula,
para mi certificado energético se trata de un piso con tan solo una caldera de ACS para botellas de butano y sin ningún tipo de calefacción ni refrigeración más, quisiera saber como identificar a la instalación en CE3X para mejora energética con radiadores eléctricos fijos y que rendimiento tienen, ya que es la única solución que se me ocurre ya que no hay espacio físico para poner máquinas exteriores de A/A o bombas de calor, tampoco posee la comunidad de propietarios tuberias de gas para abastecer una caldera.
Espero tu respuesta y muchas gracias por este curso.
Hola Jesús! Los radiadores eléctricos consumen otro tipo de combustible, electricidad, con otro factor de paso a energía primaria y a emisiones de CO2 diferente al gas butano. Al ser radiadores eléctricos su rendimiento es del 100%. La bomba de calor tienen un rendimiento muy superior. También se puede valorar la opción de paneles solares térmicos junto con el calentador de ACS existente que pasaría a ser el equipo apoyo a la solar térmica. Un saludo!
Hola Paula,
Se puede/debe introducir como equipo de calefacción una estufa de gas de las de toda la vida?
Si es así se introduciría como “Equipo de Rendimiento Constante” con GLP
Conoces cual seria su rendimiento? no lo encuentro por ninguna parte.
Un saludo y gracias de antemano por tu respuesta y por tu web y vídeos.
Hola Carlos. Sólo se introducen las instalaciones fijas. Un saludo!
Buenos días,
Estoy intentando introducir en el programa unos tubos radiantes, que consumen gas natural. La combustión demanda aire (el propio aparato recoge aire del interior de la fábrica) que se dirigie a la combustión que tiene lugar en el quemador del propio tubo radiante, y posteriormente tiene lugar la combustión. El aire y los gases que emanan de la combustión pasan por los tubos radiantes para calentarlo y luego salen al exterior de la fábrica.
Mi pregunta es que al no haber esta opción dentro de las que propone el programa en equipos de calefacción, no se cual es la opción que mejor se ajusta la que mejor.
Un saludo y muchisimas gracias de antemano.
Buenos días Jon, desconozco este tipo de instalación. No obstante por tu descripción, si el equipo está dentro de la zona de fábrica que no pertenece a un espacio acondicionado desde el punto de vista térmico, no lo introduzcas como instalación en CE3X. El RD 390/2021 de 1 de junio incluye en su artículo 3, un apartado de casos de exclusión y los edificios y partes de edificios de uso industrial que se consideren de baja demanda energética, no se certifican. Revísalo. Un saludo!
Buenas tardes Paula, gracias por tu estupendo blog.
Quizás puedas resolverme una duda. En un edificio de oficinas con muchas bombas de calor se certificaría cada una de ellas o todas en conjunto? (Entendiéndose máquinas iguales)
Gracias y un saludo.
Hola Fernando. Supongo que lo que quieres decir es que si todas las máquinas son el mismo modelo, si es lo mismo introducir una que cubra el 100% o cada una de ellas con su superficie asociada. Desde mi punto de vista es lo mismo pero te invito a que hagas la prueba y nos cuentes. Un saludo!
Hola Paula,
gracias por estos magníficos posts!
Mi pregunta es, cuál sería la manera correcta de realizar un certificado de una vivienda (piso) sin calefacción ni ACS?
Se trata de una vivienda antigua que lleva tiempo vacía. Supongo que en su momento la calentarían con estufas eléctricas o de butano pero en elmomento de la visita allí no había ningún aparato de calefacción ni ACS…
Gracias de antemano!
Hola Iciar. Cuando no existen instalaciones en la vivienda lo que tienes que hacer es introducir el ACS con la opción más desfavorable que es la de termo eléctrico. NO introduzcas más instalaciones si no las hay. Puedes dejar un comentario en el campo observaciones motivando que consideras un termo eléctrico ya que en la vivienda no había instalación de ACS y que es requisito obligatorio para el cálculo. Ten en cuenta que si no introduces al menos el generador de ACS el programa no calcula. Un saludo!
