El RD 235/2013 en su artículo 6, describe el contenido mínimo del certificado energético y menciona en su apartado f), que para edificios existentes, habrá que incluir un documento de recomendaciones o medidas de mejora de la eficiencia energética y da la posibilidad de evaluar dichas medidas mediante un análisis económico. En este post vamos a desarrollar un ejemplo de cómo redactar este anexo para incluirlo en el certificado de eficiencia energética (CEE).
30-08-13
Tanto CE3 como CE3X generan el informe del CEE, pero su contenido no incluye el análisis económico de las medidas de mejora. CE3X sin embargo, si permite hacer un cálculo de la viabilidad económico pero no permite generar el informe de dicho análisis.
Como hemos comentado en la introducción, el RD deja caer que puede ser parte del contenido del CEE:
Las recomendaciones incluidas en el certificado de eficiencia energética serán técnicamente viables y podrán incluir una estimación de los plazos de recuperación de la inversión o de la rentabilidad durante su ciclo de vida útil.
Contendrá información dirigida al propietario o arrendatario sobre dónde obtener información más detallada, incluida información sobre la relación coste-eficacia de las recomendaciones formuladas en el certificado. La evaluación de esa relación se efectuará sobre la base de una serie de criterios estándares, tales como la evaluación del ahorro energético, los precios subyacentes de la energía y una previsión de costes preliminar. Por otro lado, informará de las actuaciones que se hayan de emprender para llevar a la práctica las recomendaciones…
A continuación vamos a desarrollar paso a paso un ejemplo de cómo realizar este análisis para posteriormente redactar un documento anexo al CEE.
Descripción del inmueble
Para que todos sepamos de que estamos hablando, os pongo en situación: se trata de una vivienda construida en el año 58 y de 54,5 m2 de superficie útil , con cerramientos exteriores orientados fundamentalmente a Norte:
– cerramientos exteriores de 30 cm de dos hojas y cámara sin ventilar. La misma composición constructiva en patios pero diferente acabado exterior y con distintas orientaciones.
– situada en la última planta por lo que cuenta con cubierta en la mayor parte de la vivienda: cubierta plana sin aislamiento.
– acristalamiento simple en todas las ventanas y marco de aluminio en el 65% de los huecos, el resto de marcos son de madera.
– termo eléctrico para producción de ACS
– 2 equipos de split partido 1×1 para generación de frío/calor.
Calificación energética Global del inmueble
Tras introducir los datos requeridos en el programa CE3X v1.1, la calificación obtenida ha sido:
Por otro lado, el programa CE3X ha calculado la demanda de calefacción y refrigeración y se observa que la demanda de calefacción es elevada respecto de la demanda de refrigeración:
Lo lógico es pensar que dicha demanda de calefacción es consecuencia de la gran superficie de fachada orientada a Norte que además no dispone de aislamiento térmico.
Definición de los conjuntos de medidas de mejora
Con los datos obtenidos en el informe que genera el programa CE3X ya podemos plantear medidas de mejora más adecuadas. Teniendo en cuenta que la instalación de termo eléctrico y de equipos de producción de frio/calor han sido instalados hace menos de un año, parece lógico pensar que las medidas de mejora más adecuadas y por orden de importancia serían:
– adición aislamiento térmico en fachadas.
– adición de aislamiento térmico en cubierta.
– sustitución de vidrios y carpinterías.
Para este ejemplo, vamos a considerar la primera y segunda medida como parte del conjunto 1 de medidas de mejora e interviniendo en fachada por el interior -insuflado en cámara- para no modificar la estética exterior (ladrillo cara vista), y en cubierta por el exterior, en este caso con un proyectado (PUR). En este último caso, también se podría plantear colocar losa filtrón de manera que se mejora no sólo el aislamiento, sino también, la impermeabilización de la cubierta.
El primer paso es definir las medidas de mejora con CE3X.

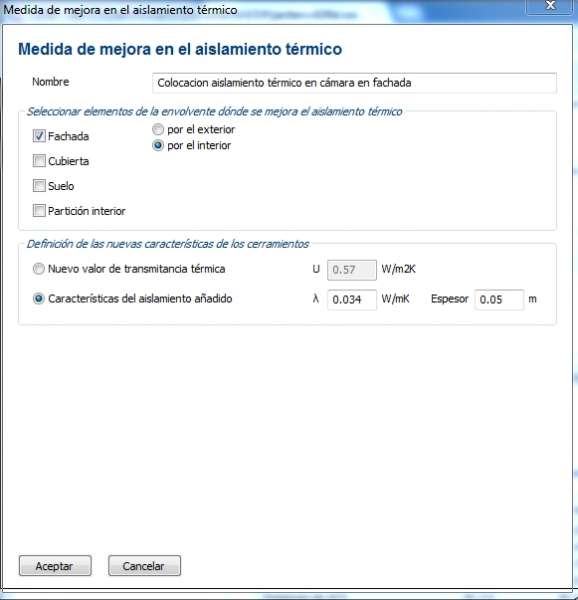

1. Aislamiento térmico en fachada insuflado:
2. Aislamiento térmico en cubierta proyectado por el exterior:
Finalmente el conjunto de medidas de mejora queda definido de la siguiente manera:
Interpretación de resultados
Una vez definidos los conjuntos de medidas de mejora, podemos generar el certificado y analizar los datos que nos aporta respecto de cada conjunto. Siguiendo con el ejemplo, para el conjunto 1, la calificación obtenida así como la demanda, han mejorado:
La calificación ha mejorado en una letra y la demanda se ha reducido. Destaca la reducción significativa de la demanda de calefacción que para el caso inicial era de 150,98 kWh/m2año.
Además el consumo de energía primaria también se ha reducido. Esto se puede ver analizando el caso inicial:

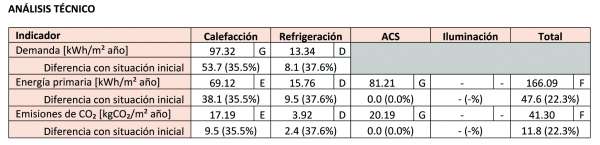

y comprobando las diferencias en cuanto a demandas, consumos y emisiones del caso inicial con respecto al conjunto 1 en el análisis técnico que muestra el Anexo de medidas de mejora del CEE para dicho conjunto:
En este análisis se observa:
– ahorro en consumo de energía primaria en calefacción de 38,1 kWh/m2año, y de refrigeración de 9,5 kWh/m2año. Esto supone un ahorro de 47,6 kWh/m2año. En nuestro caso, para una vivienda de 54,5 m2, el ahorro en kWh al año es de 2.594 kWh anuales. Si multiplicamos este valor por el precio de la energía tomado de la factura del mes de agosto de 2013 (0.27184 euros/kWh), obtenemos un ahorro económico de 705,15 euros anuales.
– reducción considerable en emisiones de CO2 mejorando la letra del indicador parcial de emisiones de CO2 debido a Calefacción, en dos niveles, respecto de la situación inicial.
– reducción de la demanda.
Obtención de datos para el análisis económico
Los datos necesarios para el cálculo del análisis serán:
– Precio de la energía. En este caso la energía es la electricidad y tomamos el valor de una factura de iberdrola: 0,27184 euros/kWh
– Tipo de interés o coste de oportunidad: 2,1%. Es el beneficio que esperamos de nuestra inversión, en este caso de invertir en aislamiento térmico en la envolvente térmica, y sería el interés de una inversión a plazo fijo a 10 años y segura.
– aumento anual del precio de la energía: 4,5% es el estimado.
– coste de la inversión. Se ha tomado precios de generador de precios del IVE y mediante el programa Presto y una base de precios IVE2009-10.
Introducimos estos datos en el programa CE3X y obtenemos el siguiente resultado para un análisis teórico:
El resultado es:
– un VAN positivo de valor 21.757 euros.
– amortización de la inversión en 15,2 años.
Las medidas son viables técnicamente ya que la fachada dispone de cámara de aire para insuflar el aislamiento térmico y se puede proyectar sobre la cubierta. El inconveniente de colocar el aislamiento de esta manera consiste en que no se eliminan puentes térmicos. El conjunto 3 contempla la opción de aislar por el exterior (sistema SATE con EEPS) con unos resultados mucho mejores, pero tiene un inconveniente: afecta a la estética de la fachada, y habría que estudiar su viabilidad tratándose de una vivienda retranqueada respecto de la fachada principal.
Documento anexo de análisis económico del CEE
Teniendo en cuenta que el programa CE3X no incluye la información del análisis económico en el documento generado por el programa, y al que hace referencia el artículo 6.f) del RD 235/2013 sobre contenido mínimo, parece lógico pensar que será necesario redactar un documento anexo del análisis económico.
Podemos utilizar el cálculo realizado por el programa tomando los datos de años de amortización y cálculo del VAN, que nos servirá para justificar la viabilidad económica.
Por otro lado, podemos detallar los costes de la inversión, con una breve descripción de la medida de mejora y la cantidad global expresa del coste de la medida, así como especificar de dónde se han obtenido dichos valores.

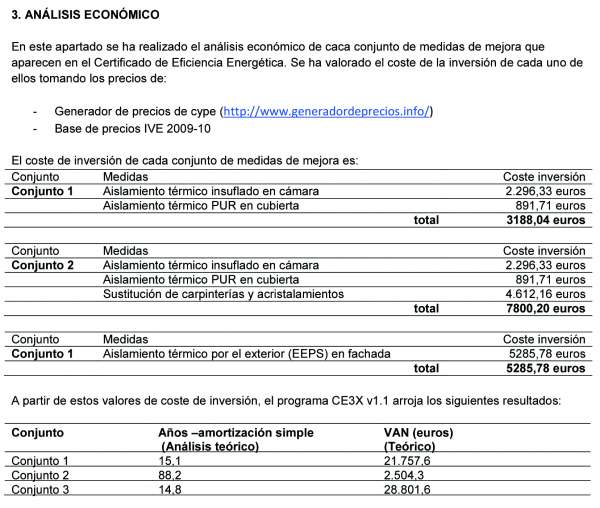

A modo de ejemplo y sin extender demasiado la redacción de este documento os proponemos la siguiente redacción. Se han considerado tres conjuntos de medidas de mejora. El primero de ellos se corresponde con el conjunto de medidas de mejora que hemos mencionado a lo largo de este artículo:
El documento puede continuar con la redacción de recomendaciones y conclusiones así como información de utilidad al propietario, tal y como indica el Real Decreto.
