Iluminación en el certificado energético con CE3X

La iluminación es una instalación que hay que definir en el procedimiento de certificación energética de edificios y partes de edificios de uso terciario. Justo al contrario de lo que ocurre en uso residencial, donde no se considera. Para su definición es necesario medir con aparatos o estimar los datos que posteriormente habrá que introducir en CE3X. En este post os explicamos qué valores hay que introducir en CE3X para la definición de los equipos de iluminación de un local comercial. Esperamos que os sirva y también esperamos vuestros comentarios.

Actualizado a 05-11-2024

Definición de la instalación de iluminación en CE3X

La iluminación es una instalación que sólo hay que definir para la certificación energética de Pequeño Gran Terciario. No se define para uso residencial vivienda.

iluminación pequeño gran terciario CE3X v 2 1

Una vez se ha introducido todos los datos en cada una de las pestañas de Datos Generales, Datos Administrativo y Envolvente Térmica, pasamos a la pestaña de Instalaciones. Es en este panel donde podemos definir la instalación de iluminación del local o edificio terciario.

Para este artículo vamos a utilizar como ejemplo la instalación de un pequeño local comercial. En su interior se realiza la actividad de oficina e incluye

Tipos de iluminación. Ejemplo con un pequeño local comercial

iluminación pequeño terciario certificado energetico ce3x 2 1

En el local que tomamos como ejemplo hay dos tipos de iluminación:

1. Oficinas. Iluminación para la zona de oficinas tipo downlight, de 14 luminarias con dos lámparas fluorescente compacta de 26 W cada una.

2. Aseo. Iluminación para el aseo, de 2 luminarias de una lámpara de halogenuro metálico de 35 W.

También hay iluminación de emergencia de 6 W, tanto en zona de oficinas como en el aseo. Una lámpara en cada zona.

local comercial iluminación terciario v 2 .1

Datos a introducir para cada tipo de instalación

En primer lugar, se introduce un nombre. A continuación se elige la zona (Edificio objeto en este caso, ya que no se ha definido zonas en el panel de Envolvente Térmica). Posteriormente se introduce el valor de la superficie en metros cuadrados de la zona. No es necesario definir zonas para cada tipo de iluminación. Ni para asignar la superficie a cada tipo de iluminación. Se puede hacer, pero no es imprescindible. A continuación lo podéis comprobar.

En este caso no es zona de representación.

¿Qué es una zona de representación?

Es un concepto heredado de la versión anterior de CE3X. La definición de zona de representación la encontramos en una versión anterior del DB HE del CTE. Exactamente en la versión del año 2008 ya desactualizada. En la sección HE3 apartado 2.1, se definía:

Grupo 1: zonas de no representación o espacios en los que el criterio de diseño, la imagen o el estado anímico que se quiere transmitir al usuario con la iluminación, queda relegado a un segundo plano frente a otros criterios como el nivel de iluminación, el confort visual, la seguridad y la eficiencia energética.

Grupo 2:  zonas de representación o espacios donde el criterio de diseño, imagen o el estado anímico que se quiere transmitir al usuario con la iluminación, son preponderantes frente a los criterios de eficiencia energética.

Observa que por defecto, siempre aparece deseleccionada la casilla Zona de representación.

Actividad para la definición de la instalación de iluminación de oficina

A continuación se define la Actividad, que en este caso es Administrativo en general, ya que la zona se destina a uso de oficina.

iluminacion ce3x 2 1 zona representacion actividad

Características de la instalación de iluminación de oficina

Para definir las características de la instalación de iluminación, CE3X ofrece dos opciones para su definición.

1. Opción Estimado. Se elige el tipo de equipo de entre las opciones de la lista.

equipo iluminacion ce3x v 2 1

Con esta opción, CE3X determina la potencia instalada.

2. Opción Conocido. Se calcula la potencia instalada, si se ha podido comprobar o medir,  y se introduce su valor.

iluminación equipo potencia instalada ce3x 2 1

El valor de Iluminancia media horizontal se autocompleta cuando se elige la actividad. En este caso 500 lux para Administrativo en general.

Con estos datos ya se ha definido la instalación de iluminación en zona oficina. Basta cliquear en el botón Añadir para que se incorpore al esquema en árbol en el panel de instalaciones.

iluminacion equipo ce3x v 2 1

A continuación se repite el proceso para la introducción de datos necesarios para definir la iluminación aseo.

Actividad y características para la definición de la instalación de iluminación de aseo

En este caso la Actividad es Zonas comunes. Tampoco es una zona de representación.

Por otro lado, se define las características como conocidas, ya que se ha podido comprobar la potencia instalada. En este caso de 70 W.

zona comun iluminacion ce3x v 2 1

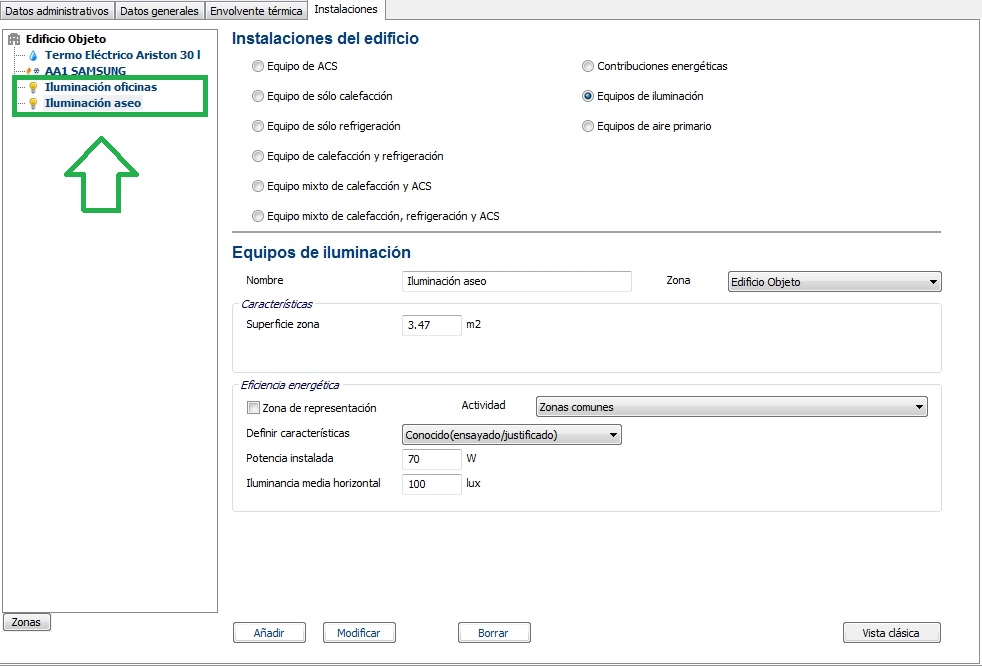

La iluminancia media horizontal se autocompleta al elegir la actividad Zonas comunes y le asigna un valor de 100 lux. Se cliquea en Añadir, y ya se ha terminado de definir la instalación de Iluminación del local.

equipos iluminación CE3X v 2 1 local certificado energético
