Elementos de protección solar en CE3X
CE3X permite definir elementos de protección solar activando la casilla dispositivo de protección solar.
En este apartado aparecen dispositivos de generación de sombra sobre el hueco más habituales en la edificación existente:
Protección solar debido al retranqueo o a la presencia de un voladizo en el hueco
Generalmente introducimos siempre en la definición de cualquier hueco el valor del retranqueo, es decir, la distancia desde la superficie exterior del cerramiento en el que está contenido el hueco, hasta la carpintería. La forma de definir el retranqueo es sencilla. Los valores de la altura y la anchura del hueco aparecen de manera automática. Sólo se introduce el valor medido del retranqueo.
El segundo dispositivo de protección solar más común es el voladizo. Efectivo en orientación Sur. En este caso introducimos únicamente dos valores. Primero el de la longitud del voladizo medida desde el eje del acristalamiento. Después la distancia D en vertical desde el margen superior del hueco hasta el voladizo. El valor de la altura del hueco aparece de manera automática.
La distancia D se mide por el exterior.
Protección solar con lamas verticales o bien horizontales
Por otro lado también podemos definir elementos de protección solar tipo lamas horizontales y verticales. Pueden ser elementos fijos que controlan la radiación solar de la misma manera en invierno que en verano. O bien elementos móviles, es decir orientables. Bien controladas por el propio usuario o bien automatizadas. En este último caso se introducirá el correspondiente corrector del factor solar.
Si se introduce como medida de mejora en CE3X puede afectar de manera positiva en la demanda de refrigeración pero de manera negativa en la demanda de calefacción cuando el dispositivo es fijo. La primera se reduce pero la segunda aumenta. Para su definición en CE3X se introduce el valor de la inclinación de las lamas así como la transmisividad y reflectividad de las mismas. Datos que debe facilitar el fabricante.
Tranmisividad, reflecividad y absortividad
La transmisividad (τ)es la proporción de radiación que incide sobre la lama, en este caso, y que se transmite a través de la misma sin ser absorbida ni reflejada. La reflectividad (ρ) es la proporción de la radiación que la lama refleja. La absortividad (α) es la proporción de la radiación total que la lama absorbe.
La orientación de las lamas como dispositivo de protección solar
El programa CE3X permite además definir este dispositivo de manera diferente según la orientación del hueco. El criterio a tener en cuenta a la hora de optar por lamas verticales u horizontales como protección solar será la orientación. Horizontales a Sur, donde la radiación solar es más vertical. Verticales a Este y Oeste donde es más difícil controlar la radiación con ángulos más bajos.
Protección solar mediante toldos
Son elementos que influyen de manera significativa en la reducción de la demanda de refrigeración, consiguiendo ahorros importantes en climas cálidos cuando se introduce como medida de mejora de los huecos. Se introduce el tipo de apertura, ángulo y tipo de tejido.
Los toldos tipo A son los más efectivos para reducir la demanda de refrigeración. El control de este tipo de protección solar puede depender del usuario o bien ser automatizado.
Protección solar de los lucernarios
Por último, los lucernarios. No son protecciones solares como tal. Sin embargo su geometría determina la fracción de radiación solar que llega al hueco. Algo similar a lo que sucede con el retranqueo en huecos verticales.
El programa CE3X solicita las dimensiones de largo, ancho y profundidad. Para lucernarios de planta elíptica o circular se pueden tomar como dimensiones características equivalentes el eje mayor y menor o el diámetro respectivamente.
Todos estos elementos, aparecen definidos en el Documento de apoyo DA del DB de Ahorro de Energía, en su apartado 2.2 Factor solar modificado de huecos y lucernarios (Cálculo de parámetros característicos).
El corrector del factor solar en dispositivos de protección solar
Finalmente, en la misma ventana de elementos de sombreamiento se puede introducir el valor de corrector del factor solar para dispositivos de protección solar móvil. Primero se elige el dispositivo de protección solar y después se marca la casilla Corrector de factor solar. Introduciendo los valores en cada casilla estamos considerando un dispositivo adicional de protección con funcionamiento diferente en verano y en invierno. Por ejemplo un árbol de hoja caduca.
El valor del corrector del factor solar va desde 0 a 1. Un valor de 1 indica que el dispositivo permite el paso del 100% de la radiación que incide sobre el hueco. Por ejemplo en invierno, porque el dispositivo está totalmente abierto. Por contra un valor 0 indica que se bloquea el 100% de la radiación que incide sobre el hueco (conjunto vidrio y marco). Un valor de 0,5 en verano por ejemplo implica que se bloquea el 50% de la radiación que incide en el hueco.
Observación sobre corrector del factor solar
En primer lugar indicar que el Manual de fundamentos técnicos de calificación energética de edificios existentes CE3X indica lo siguiente: La herramienta informática permite la introducción directa de factores de sombra para otros dispositivos de protección solar, o para éstos (retranqueo, voladizo, lamas, toldo y lucernario) calculados con mayor precisión mediante herramientas de simulación. Dichos valores deben justificarse.
También es importante puntualizar que sólo se considerarán en el procedimiento de certificación aquellos dispositivos que sean fijos o controlados por un sistema domótico, es decir, programados. En este último caso, será necesario definir el corrector de factor solar para cada estación, invierno y verano. Aquellos elementos cuyo funcionamiento depende del usuario como persianas o contraventanas no se introducen. El programa las considera internamente con un factor de corrección del factor solar de 0,7 en viviendas por el efecto de las persianas. Es decir, que el usuario baja la persiana en algún momento bloqueando un 30% de la radiación incidente en el hueco.
Definiciones de factor solar, factor de sombra y factor solar modificado
A continuación rescatamos algunas definiciones que pueden ser interesantes. Se han extraído del apéndice A del DB HE1:
1. El concepto de factor solar (g) se define como el cociente entre la radiación solar a incidencia normal que se introduce en el edificio a través del acristalamiento, y la que se introduciría si el acristalamiento se sustituyese por un hueco perfectamente transparente. Se refiere exclusivamente a la parte semitransparente de un hueco.
Este valor lo aporta el fabricante del vidrio y un valor próximo al 0, significa que dicho vidrio a penas permite el paso de la radiación solar. Un valor próximo a 1, todo lo contrario.
2. El factor de sombra Fs permite determinar la fracción de la radiación incidente en un hueco que no es bloqueada por la presencia de obstáculos de fachada tales como: retranqueos, voladizos, toldos, salientes laterales o cualquier otro elemento de protección solar. Este factor afecta al conjunto del hueco: vidrio y marco.
3. Por último el factor solar modificado F que mide la fracción de la radiación incidente en un hueco que no es bloqueada por el efecto de obstáculos de fachada y partes opacas del hueco. Se calcula con la siguiente fórmula en la que intervienen los factores anteriores:
F = Fs [(1-Fm)g + Fm*0,04*Um*α]
Esto es lo que calcula CE3X con todos los datos que introducimos. Teniendo en cuenta tanto los datos del propio hueco como los de los dispositivos de protección solar introducidos.
Ejemplo de introducción de factor solar
El factor de sombra Fs se puede calcular mediante el documento de apoyo del CTE DB HE, en su apartado 2.2 (Cálculo de parámetros característicos), haciendo uso de las tablas 11 a 15. En ellas se definen los valores del factor de sombra (Fs), en función del tipo de elemento, la orientación del mismo y determinadas características geométricas. Cuando nosotros introducimos los datos en CE3X en la casilla de dispositivo de protección solar, en realidad lo que estamos calculando son valores que aparecen en dichas tablas.
Ejemplo de introducción de dispositivo de protección solar en CE3X con corrector de factor solar
Estamos certificando un inmueble con una demanda alta de refrigeración, y en la que la mayoría de los huecos tienen orientación Este y Oeste:
Vamos a definir una medida de mejora de huecos orientación Este y Oeste. Pero no vamos a elegir ninguno de los dispositivos disponibles. En su lugar introducimos directamente el corrector del factor solar para su definición. Para ello introducimos estos datos en CE3X como medida de mejora de huecos:
Al introducir el mismo dato en verano y en invierno porque es un elemento fijo, la demanda de refrigeración se reduce, pero la demanda de calefacción aumenta (valor numérico negativo del ahorro obtenido). Esto se debe a que en invierno también se reduce el aporte de radiación a través del hueco.
Ahora vamos a suponer que el dispositivo de protección solar es móvil. Como es móvil en invierno permite el paso del 100% de la radiación. Para ello Introducimos el valor 1 en la casilla de invierno del corrector del factor solar:

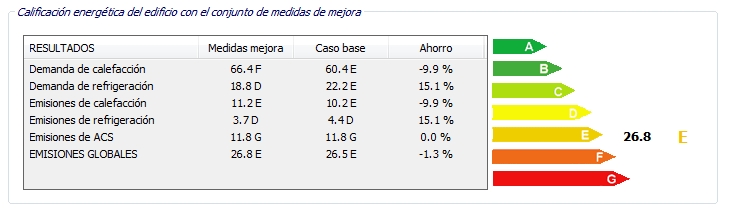

Los resultados se mantienen para la demanda de refrigeración respecto de la situación anterior. En cambio ahora la demanda de calefacción se reduce (valor numérico positivo del ahorro obtenido) obteniendo una mejora del 5,4%.
