Una de las ventajas de utilizar el programa de certificación energética CE3X es el uso de los complementos. En esta ocasión os vamos a mostrar cómo definir medidas de mejora con el complemento de CE3X desarrollado por URSA. Una gran ayuda para cualquier técnico que se dedique a la realización de certificados energéticos ¿Lo conoces? ¿Te parece útil? Participa con tus comentarios y comparte en redes sociales.
25-06-2024
No es la primera vez que hablamos sobre los diferentes tipos de complemento de CE3X. Lo cierto es que este programa dispone ya de unos cuantos. La mayoría tienen como objetivo facilitar la definición de las medidas de mejora de la calificación. Unos de las instalaciones de acondicionamiento. Otros de la envolvente térmica. En esta ocasión vamos a mostrar un ejemplo de complemento de CE3X que permite proponer mejoras en esta última. Ya sabes, mejorar aislamiento térmico de fachadas, cubiertas, particiones, suelos, etc..
Complemento de CE3X
Para desarrollar este ejemplo vamos a utilizar un caso real de una vivienda certificada. Un caso muy común que nos podemos encontrar en la práctica profesional. Sobre todo si nos dedicamos a la certificación energética de viviendas para la venta y el alquiler de inmuebles. Así pues este complemento de CE3X se convierte en una ayuda perfecta para el técnico certificador.
Datos de partida
Se trata de una vivienda en una edificio exento. Por lo tanto no tiene medianeras, la vivienda es totalmente exterior. El edificio se construyó en 1977 y fue diseñado y construido sin tener en cuenta ningún tipo de normativa de eficiencia energética. La distribución en planta es la que muestra el plano. También se indican las orientaciones de las diferentes fachadas en contacto con el exterior.
La calificación energética de la vivienda

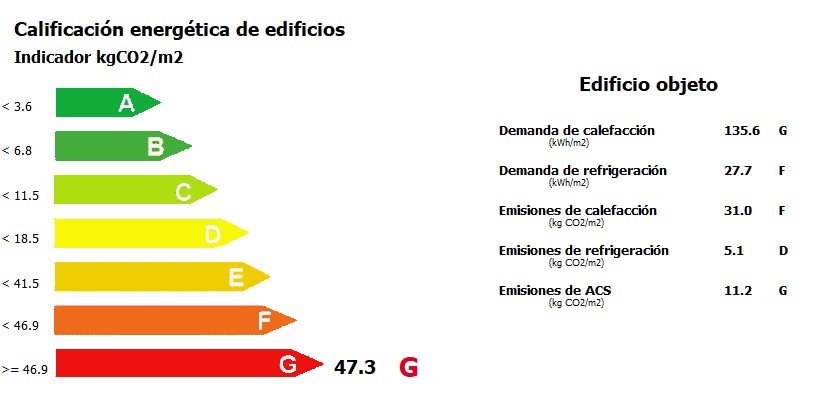

Una vez introducida la envolvente y las instalaciones térmicas (dos aparatos de aire acondicionado y un termo eléctrico), calculamos la calificación energética.
Los datos obtenidos revelan una alta demanda energética en calefacción (calificación F). La demanda de refrigeración tampoco es buena. Por lo tanto vamos a considerar estos resultados para definir las mejoras de la envolvente. Para ello empleamos en esta ocasión el complemento de CE3X desarrollado por URSA.
La envolvente
En este ejemplo el certificado era necesario para la venta de la vivienda. Los cerramientos han sido definidos con arreglo al año de construcción ya que no se disponía del proyecto. Tampoco se han realizado catas descriptivas de los cerramientos.
Por otro lado la orientación de las diferentes fachadas es variada: este, sureste y suroeste. También tiene cubierta en contacto con el exterior. La fachada este y parte de la sureste está afectada por sombras arrojadas por el propio edificio.
A continuación empezamos a definir las medidas de mejora.
Complemento de CE3X URSA
En primer lugar se instala el complemento de CE3X. Posteriormente se abre CE3X y se empieza a introducir datos. Se define la envolvente térmica y también las instalaciones. Una vez calculada la calificación energética se definen las mejoras en función de los valores obtenidos.

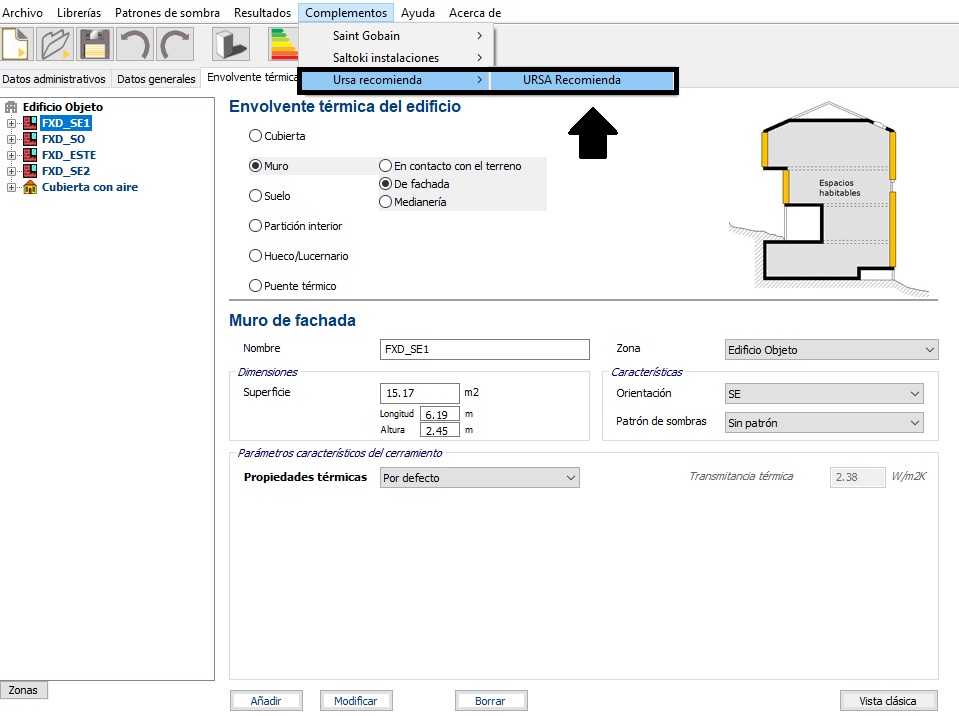

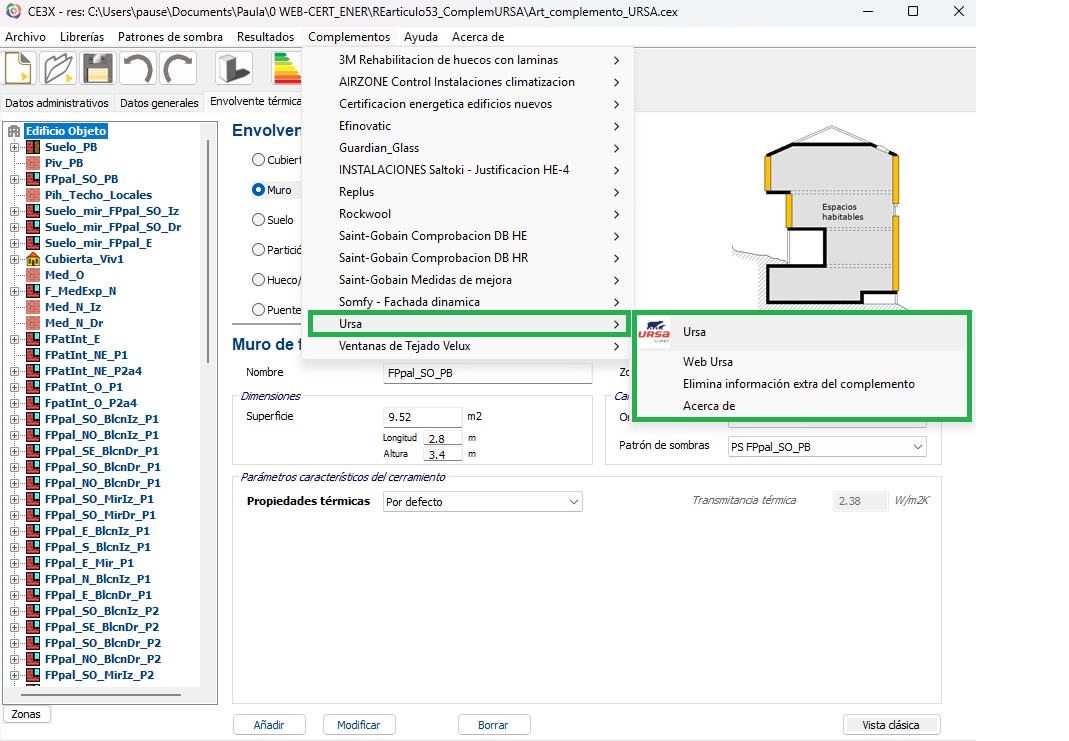

El primer paso para utilizar el complemento de CE3X consiste en hacer clic! sobre Complementos en el menú principal. De todos los complementos que tengamos instalados se elige el de URSA.
Definición de la medida

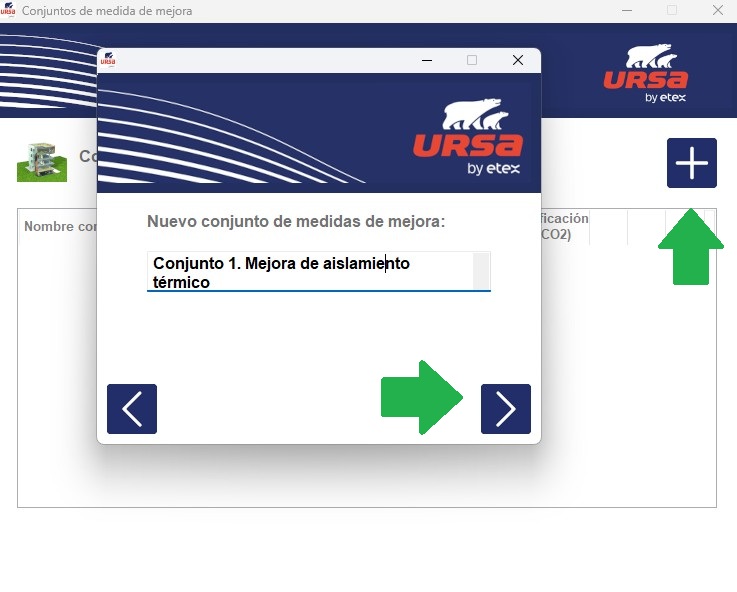

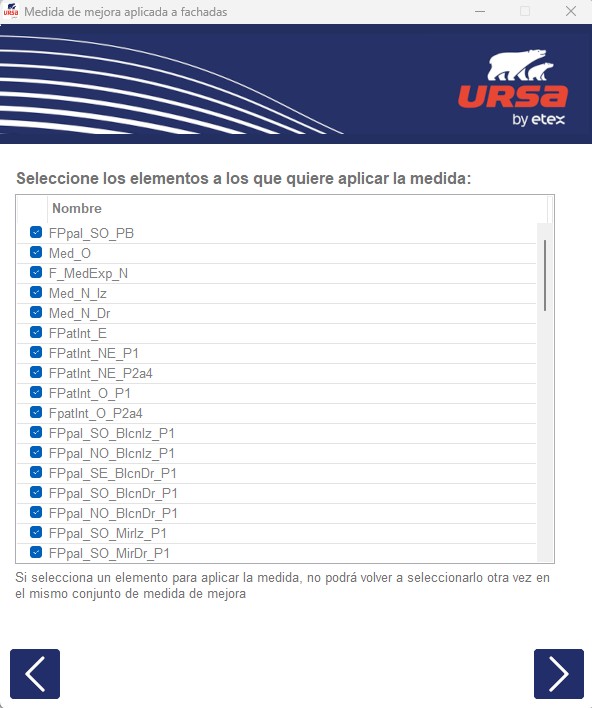

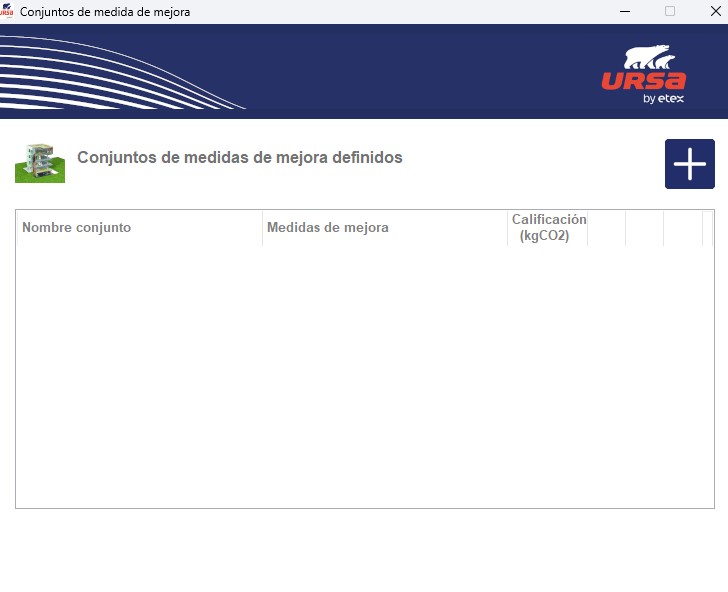

Hacemos clic! sobre Nueva Medida. A continuación elegimos el elemento de la envolvente sobre el que vamos a intervenir. Hay que elegir uno a uno cada uno de los elementos. De esta manera se van definiendo las medidas sobre cada elemento de la envolvente.
En nuestro caso, primero las Fachadas.

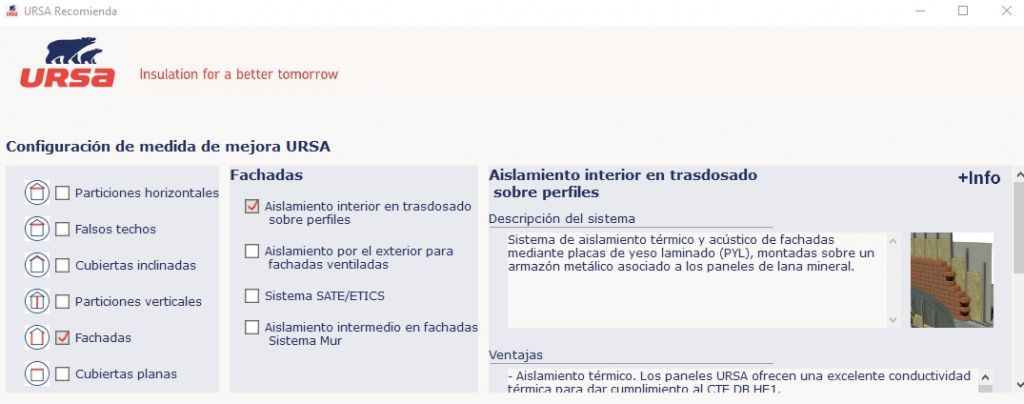

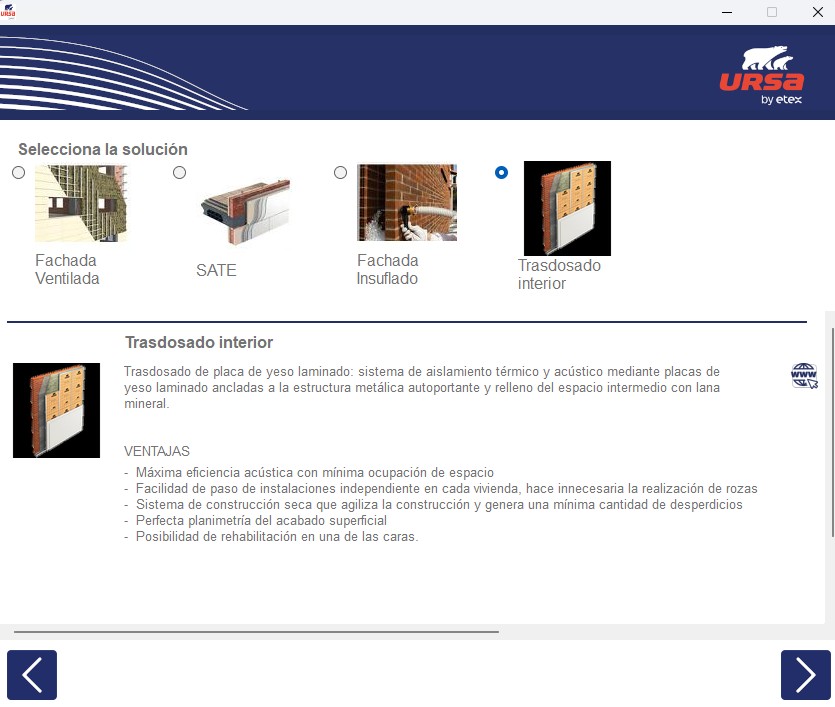

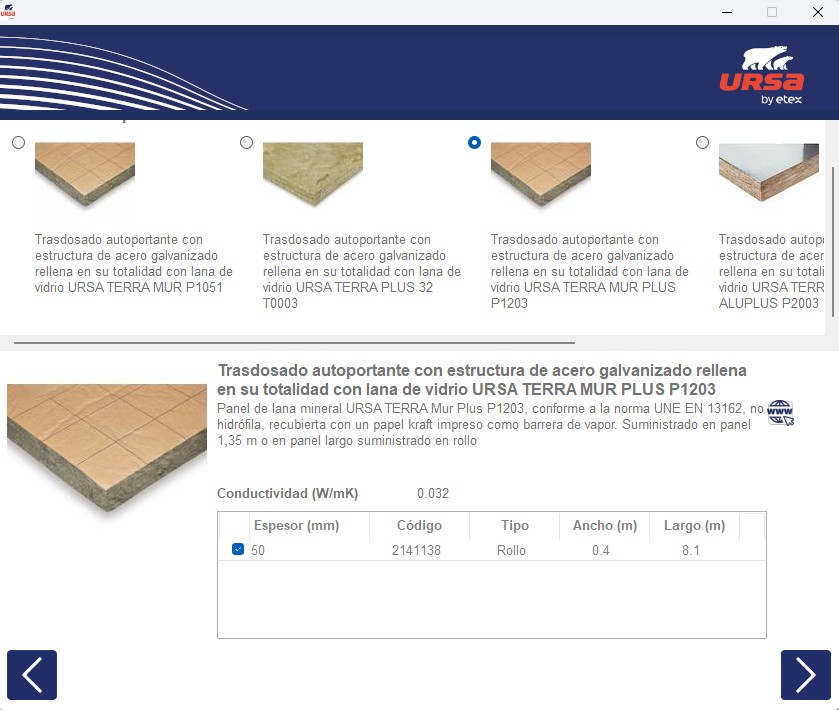

A continuación elegimos el tipo de aislamiento (por el interior) e introducimos el espesor.
Hacemos clic! en Crear y a continuación aparece el siguiente panel con la medida de mejora definida.
Resultados obtenidos
La medida definida muestra:
– La calificación energética mejorada obtenida.
– El ahorro energético anual obtenido en euros.
– El plazo amortización en años.
Si la medida es correcta, se selecciona y se emite el informe. En cambio si se quiere probar con una medida diferente o bien se quiere añadir una o más medidas, se hace clic! sobre Nueva Medida y se repiten los pasos anteriores.
Nueva medida de mejora
Además de intervenir en las Fachadas, también vamos a mejorar la cubierta. Para ello hacemos clic! en Nueva Medida. Elegimos a continuación Cubierta, Cubierta invertida transitable y por último el tipo de aislamiento y el espesor en cm.
Hacemos clic! en Crear. Y ya tenemos dos medidas generadas. Seleccionamos ambas y ya tenemos definido un conjunto de dos medidas de mejora.

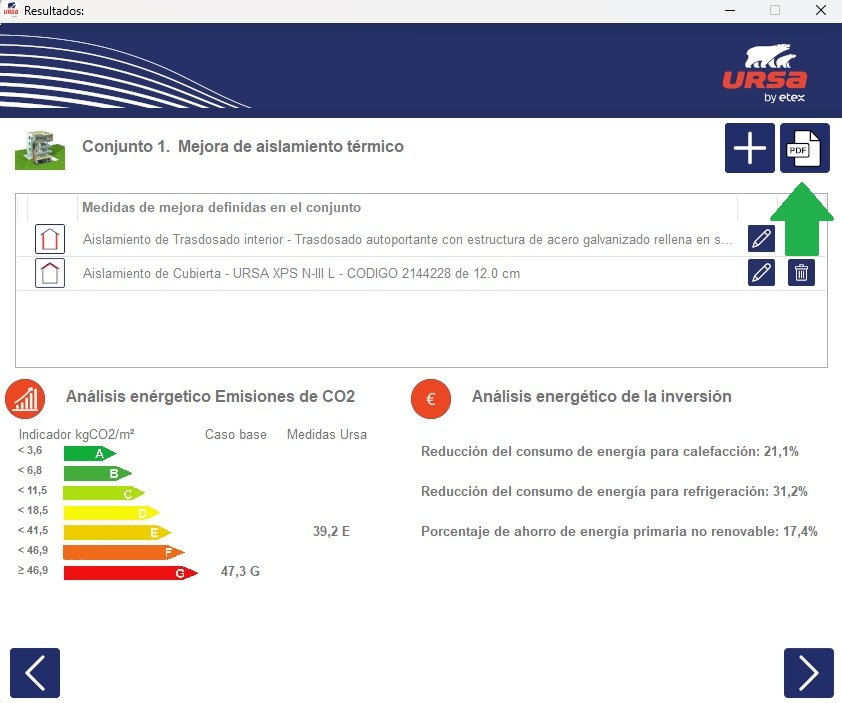

Informe de medidas de mejora
El complemento de CE3X permite generar un informe de las medidas de mejora propuestas. Un documento muy completo que incluye una descripción de:
– Los objetivos de la rehabilitación energética.
– El análisis energético con la calificación energética obtenida por implementar las medidas de mejora propuestas. También informa del porcentaje de reducción de la demanda de calefacción y refrigeración.
– Análisis económico de las medidas de mejora. Este análisis incluye el ahorro económico anual obtenido, el plazo de amortización y el coste de la inversión.
– Información técnica de las medidas propuestas y el producto seleccionado.
Descarga el informe AQUÍ.
Información técnica de las medidas de mejora
Si una vez definidas las medidas de mejora tengo alguna duda respecto de la ejecución técnica, el complemento de CE3X de URSA conecta con la web para ampliar información.
Podemos consultar dicha información haciendo clic! sobre +Info a la derecha de cada medida definida en el panel del complemento. En este caso en la medida de mejora de la fachada.
Esto es lo que se nos muestra, detalles de la descripción constructiva y también de la instalación del elemento seleccionado.
Volcado de la medida definida con el complemento de CE3X en CE3X
Para terminar cerramos la ventana y volvemos a CE3X. Al hacer clic! sobre el icono Medidas de mejora de CE3X, podemos comprobar que el conjunto de medidas definidas ya se ha incluido en el listado.
Además también vuelca los datos económicos para el Análisis económico del conjunto definido desde el complemento de CE3X de URSA.
Fuente. Complemento de CE3X de URSA.
